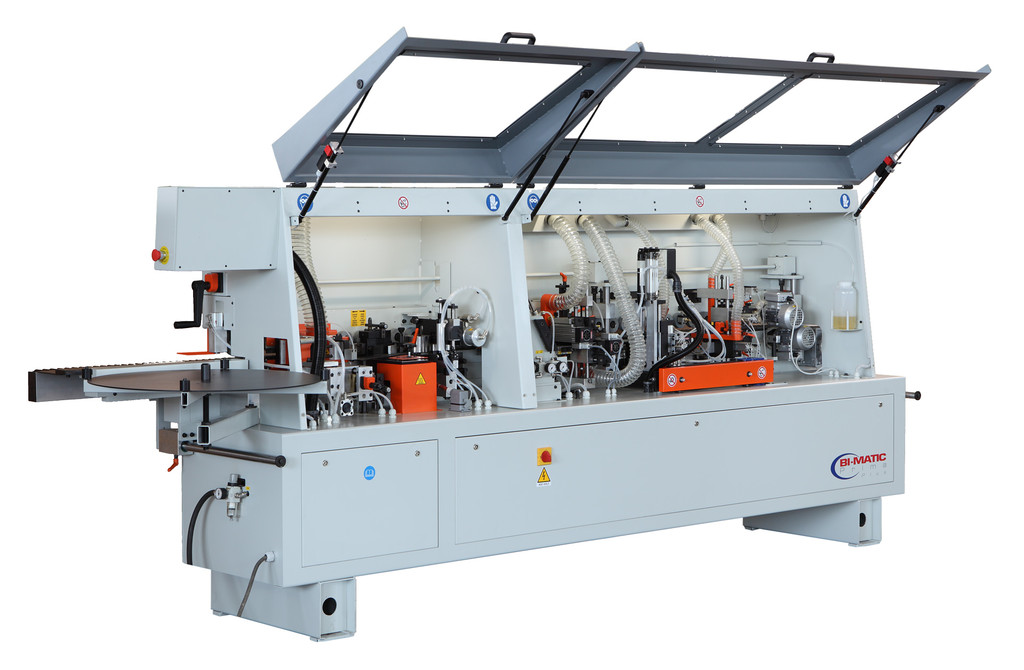

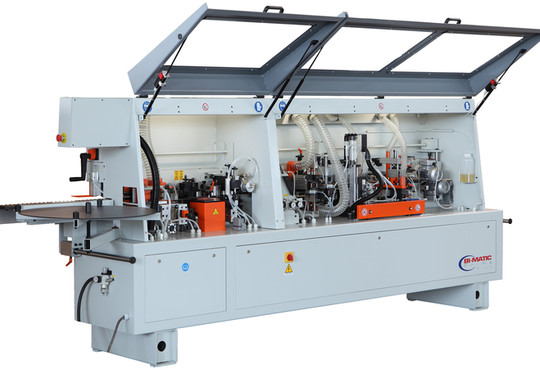

Kantenanleimmaschine
Bimatic
Kantenanleimmaschinen
Typ:
PRIMA PLUS 7.3 R.A. Plus manuell PARTNERSHIP EDITION
Gut zu wissen:
CE Kennzeichnung
Technische Daten:
- Vorfräsaggregat: ja
- Vorfräsaggregat Materialabtrag: 0 - 2 mm
- Kunststoffkanten: 0,4 - 3 mm
- Werkstückstärke: 8 - 50 mm
- Werkstücklänge min.: 130 mm
- Werkstückbreite min.: 80 mm
- Leimaggregat: Granulat / Leimbehälterschnellwechselkit
- Kappmesser: ja
- Bündig-Kappaggregat: ja
- Eckenkopieraggregat: ja
- Bündigradius-Fräsaggregat: ja
- Radiusziehklingen-Aggregat: ja
- Flächenziehklingen-Aggregat: ja
- Schwabbelaggregat: ja
- Leistungsaufnahme: 9 kW
- Baujahr: 2023
- Standort: Gescher
Prima 7.3 r.a. PLUS – Partnership Edition
Aggregate:
Fügefräsaggregat einschl. AIGNER Diamant Fügemesserköpfe, mit DIA-Wechselmessersystem
Konstantin und gesteuerter Kantenausblasdüse hinter dem 2. Fügemesserkopf.
Kappsägeaggregat mit Absaugvorrichtung einschl. pneumatisch schwenkbare Sägeblätter, vom
Bedienpult einstellbar und programmierbar.
Radienfräsaggregat
Abrundaggregat (Kopierfräsaggregat) mit Einlegebodenfunktion und 2 Positionen-Revolver. Das
komplette Aggregat ist pneumatisch ein- und aussetzbar.
Radienziehklingenaggregat ein- und aussetzbar, einschl. Absaugvorrichtung mit Spänesammelbox
für Ziehklingenspäne.
Flachziehklingenaggregat mit 4-fach verwendbaren Ziehklingenmesser. Das komplette Aggregat ist
ein- und aussetzbar. Abgezogene Leimreste werden abgesaugt.
Schwabbelaggregat mit 2 schräg angeordneten Stoffschwabbelscheiben.
Allgemeine Ausstattung:
- Hochglanzpaket: Rollenabtastung für Radienfräsaggregat, Radienziehklingenaggregat und
Flachziehklingenaggreat
- Große Sicht- Lärm- und Schutzkabine für alle Aggregate und für das Leimbecken
- Innenraumbeleuchtung
- Bedienpanel mit 12‘‘ Touchscreen und selbsterklärender Bedienerführung
- USB Port für Datensicherung und Datenübertragung
- Netzwerkanschluss für Online Support
- Gesteuerter Pneumatikzylinder für Werkstückabstandskontrolle
- Teflonbeschichtetes Leimbecken mit Schnellwechselsystem und Energiesparmodus im Standby
- Leimwalze mit Förderschnecke für lange und hohe Werkstücke (speziell für PUR Kleber)
- Andruckzone mit motorisch angetriebener 1. Andruckwalze
- Schwere Rollenkappschere für Kanten 54 x 3mm
Technische Daten:
Kantenstärke: 0,4 - 3mm
min. Plattenbreite (ohne Abrundaggregat): 80 mm
min. Plattenbreite (mit Abrundaggregat): 130 mm
min. Plattenlänge (ohne Abrundaggregat): 100 mm
min. Plattenlänge (mit Abrundaggregat): 300 mm
min. Plattenstärke: 10 mm
max. Plattenstärke: 50 mm
Vorschubgeschwindigkeit: 9 m/min
Absaugstutzen: 2 x 150 mm
Anschluß: 9 kW - 400 V
Druckluft: 6 bar
Zusatzausstattung:
- Über Handrad einstellbares Einlauflineal (Fügestärkeneinstellung) mit numerischer Anzeige
- Oberer Rollenandruckbalken mit numerischer Werkstückdickenanzeige und Handradverstellung
- Andruckzone mit numerischer Anzeige und Handradverstellung
- Manueller 2 Positionen-Revolver für Radienfräsaggregat
- Manueller 2 Positionen-Revolver für Abrundaggregat
- Manueller 2 Positionen-Revolver für Radienziehklingenaggregat
Best.nr.: BIMA0650
Aggregate:
Fügefräsaggregat einschl. AIGNER Diamant Fügemesserköpfe, mit DIA-Wechselmessersystem
Konstantin und gesteuerter Kantenausblasdüse hinter dem 2. Fügemesserkopf.
Kappsägeaggregat mit Absaugvorrichtung einschl. pneumatisch schwenkbare Sägeblätter, vom
Bedienpult einstellbar und programmierbar.
Radienfräsaggregat
Abrundaggregat (Kopierfräsaggregat) mit Einlegebodenfunktion und 2 Positionen-Revolver. Das
komplette Aggregat ist pneumatisch ein- und aussetzbar.
Radienziehklingenaggregat ein- und aussetzbar, einschl. Absaugvorrichtung mit Spänesammelbox
für Ziehklingenspäne.
Flachziehklingenaggregat mit 4-fach verwendbaren Ziehklingenmesser. Das komplette Aggregat ist
ein- und aussetzbar. Abgezogene Leimreste werden abgesaugt.
Schwabbelaggregat mit 2 schräg angeordneten Stoffschwabbelscheiben.
Allgemeine Ausstattung:
- Hochglanzpaket: Rollenabtastung für Radienfräsaggregat, Radienziehklingenaggregat und
Flachziehklingenaggreat
- Große Sicht- Lärm- und Schutzkabine für alle Aggregate und für das Leimbecken
- Innenraumbeleuchtung
- Bedienpanel mit 12‘‘ Touchscreen und selbsterklärender Bedienerführung
- USB Port für Datensicherung und Datenübertragung
- Netzwerkanschluss für Online Support
- Gesteuerter Pneumatikzylinder für Werkstückabstandskontrolle
- Teflonbeschichtetes Leimbecken mit Schnellwechselsystem und Energiesparmodus im Standby
- Leimwalze mit Förderschnecke für lange und hohe Werkstücke (speziell für PUR Kleber)
- Andruckzone mit motorisch angetriebener 1. Andruckwalze
- Schwere Rollenkappschere für Kanten 54 x 3mm
Technische Daten:
Kantenstärke: 0,4 - 3mm
min. Plattenbreite (ohne Abrundaggregat): 80 mm
min. Plattenbreite (mit Abrundaggregat): 130 mm
min. Plattenlänge (ohne Abrundaggregat): 100 mm
min. Plattenlänge (mit Abrundaggregat): 300 mm
min. Plattenstärke: 10 mm
max. Plattenstärke: 50 mm
Vorschubgeschwindigkeit: 9 m/min
Absaugstutzen: 2 x 150 mm
Anschluß: 9 kW - 400 V
Druckluft: 6 bar
Zusatzausstattung:
- Über Handrad einstellbares Einlauflineal (Fügestärkeneinstellung) mit numerischer Anzeige
- Oberer Rollenandruckbalken mit numerischer Werkstückdickenanzeige und Handradverstellung
- Andruckzone mit numerischer Anzeige und Handradverstellung
- Manueller 2 Positionen-Revolver für Radienfräsaggregat
- Manueller 2 Positionen-Revolver für Abrundaggregat
- Manueller 2 Positionen-Revolver für Radienziehklingenaggregat
Best.nr.: BIMA0650
